难熔高熵合金的相变

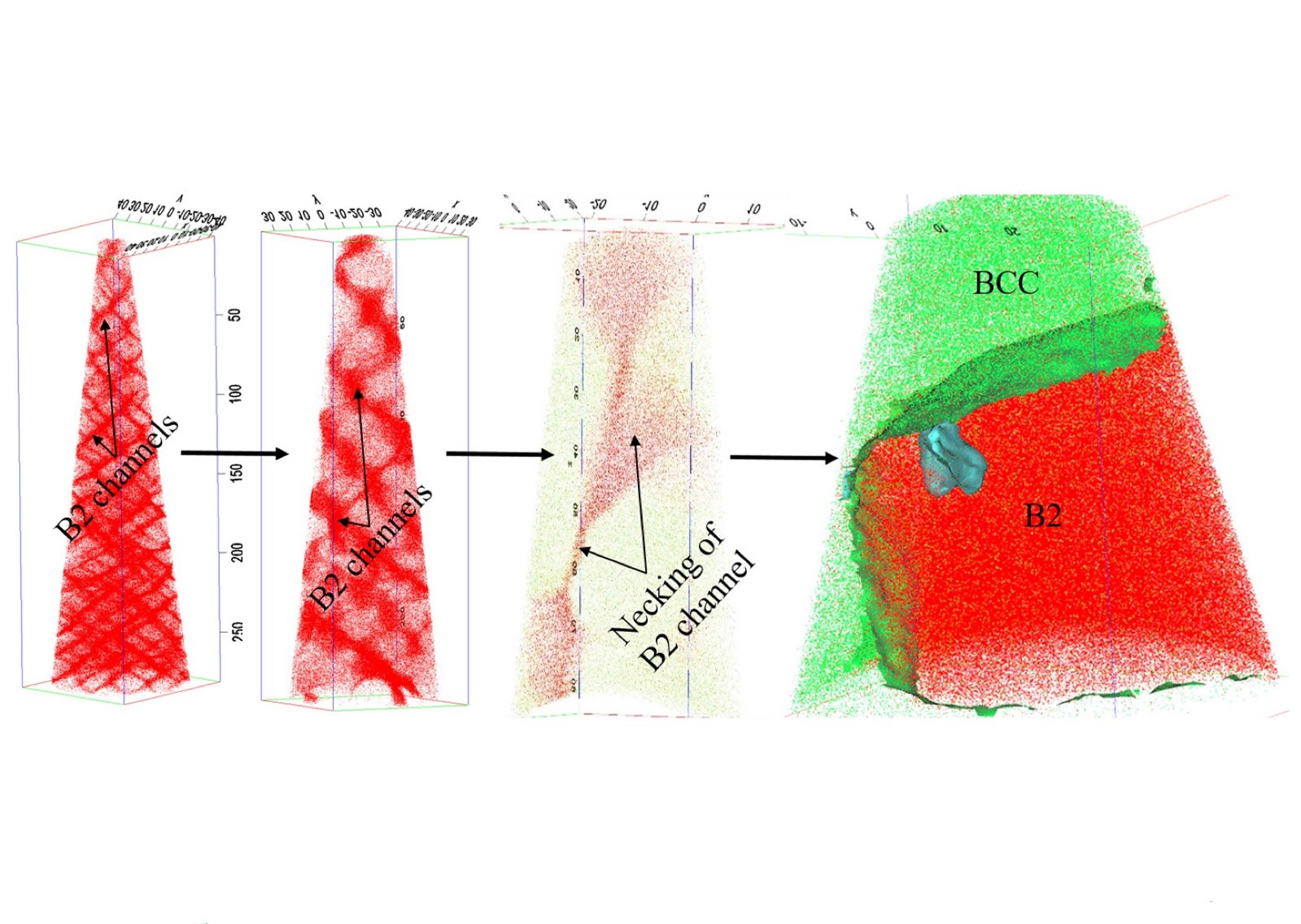

使用三维原子探针技术对难熔高熵合金中有趣的相变进行了成像。上述APT离子分布图显示了随着退火时间的增加，在显微结构演变过程中铝的分配。初始微观结构（左图）呈方格状，由B2晶体结构（富含铝）和离散体心立方（BCC）沉淀（贫铝）的管道组成。随着退火时间的延长，B2管道经历颈缩和断裂，形成离散的沉淀，而BCC成为管道。这导致合金的机械性能发生显著变化。

该数据在北德克萨斯大学丹顿分校CAMECA LEAP 5000 XS上分析。图片由S. Dasari提供。
